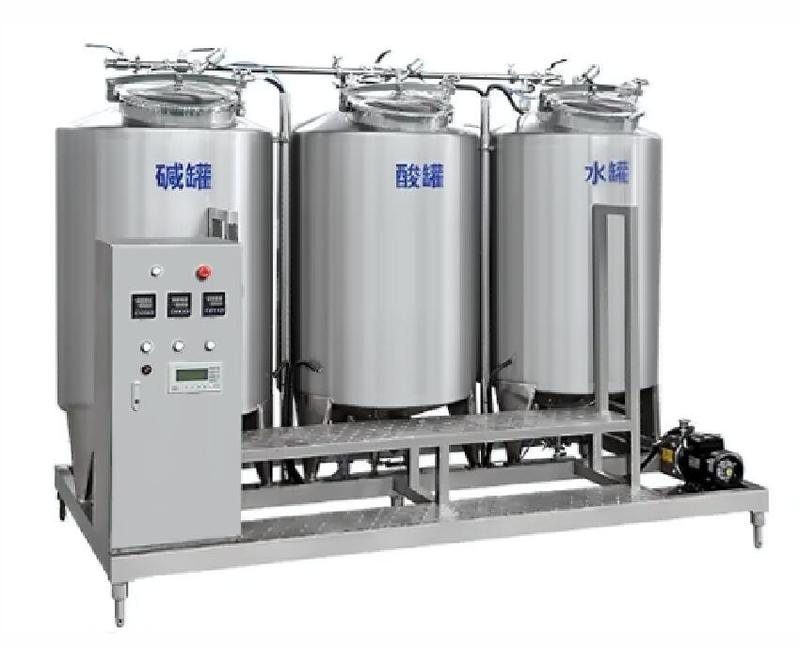

CIP描述

CIP 定义

CIP 在线密闭的条件下, 设定温度和清洗液浓度对生产线设备进行自动化清洗

系统清洗

◆根据药物特性调用配方，选择相应的清洗温度、流速、压力等

◆碱性清洗剂与油性或蛋白质类药物结合形成可溶性物质

◆酸性清洗剂是用以溶解表面矿物质沉积物, 如草酸钙

CIP 设计原理

CIP设计

清洗液的冲击和波动对于污物残留量的影响非常大

◆管道内流体流动，存在层流和湍流两种不同的流动

◆层流：流动是有规则，层次，稳定性的

◆湍流：流动是无规则和脉动性，有强烈的掺混性和涡旋性

◆实验证明，清洗管路时要获得良好的清洗效果，必须Re＞30000；

◆对容器来说，沿壁流下的清洗液的必须Re＞200；

◆实验证明， 对于矩形缸体， 清洗液的雷诺数Re＞7500；

CIP功能特点

◆清洗、循环、检测、吹扫等功能全自动运行，提高效率，确保安全

◆多设备连接、清洗，适用多种通信协议

◆清洗参数信息记录，形成详细清洗报告，满足审计追踪要求

◆清洗配方自由编制、保存和调用

◆清洗数据实时监控，当前动作通过动画显示

◆远程控制，远程调试

配方的编制

参数设置

◆配方定期管理

◆各清洗功能及其顺序，用户调用/自由编制

◆清洗参数，由用户自主设定

◆配方保存和调用，满足审计追踪要求
